Электронный
биолокатор
Биолокация известна
как древний метод
определения
подпочвенных вод,
рудных и нефтяных
месторождений с
помощью лозы или так
называемого
лозоходства.
Существует гипотеза
механизма этого
явления, согласно
которой текущая вода
нефтяные или рудные
отложения изменяют
электрическое поле
земного пласта, и
таким образом
воздействуют на
гибридный "приемник"
— человека с лозой в
руке.
Описываемое
электронное
устройство
представляет
чувствительный
индикатор,
реагирующий на
электрическое поле,
которое можно
усилить, определив
таким образом
залегание
подпочвенных вод,
полезных ископаемых
или наличие скрытой
электропроводки в
стенах зданий.

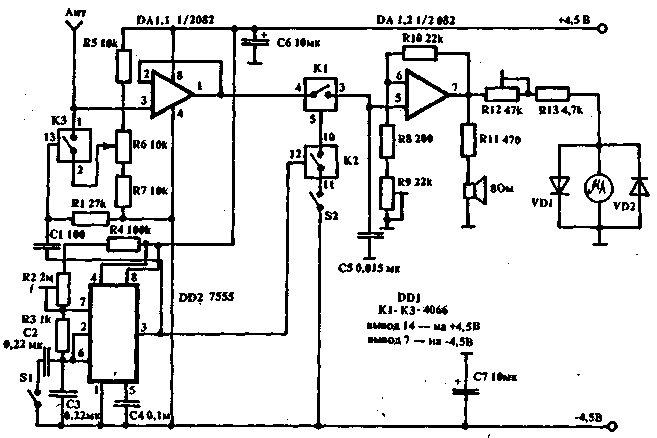

Устройство
изготовлено на базе
двух операционных
усилителей и трех
электронных ключей с
питанием от
двуполярного
источника. К выходу
первого усилителя,
который включен в
качестве повторителя
напряжения с высоким
входным
сопротивлением,
подсоединена
телескопическая
антенна. Ее
потенциал
относительно земли
зависит от
параметров
электрического поля.
"Уловленные"
антенной
положительные и
отрицательные заряды
изменяют напряжение
на выходе первого
усилителя, которое
через ключ К1
поступает на вход
второго усилителя с
возможностью
регулирования
коэффициента
усиления.
Два других ключа —
К2 и КЗ — действуют
в такт с частотой,
которую вырабатывает
мультивибратор на
интегральном таймере
DA2. Ключ КЗ,
подсоединенный к
антенне, связан с
потенциометром R6,
при этом напряжение
на компенсаторе СЗ и
управляющем выводе
ключа примерно равно
алгебраической сумме
от антенного
напряжения и того,
которое задается
потенциометром R6. С
другой стороны,
чувствительность
первого усилителя
относительно антенны
зависит от частоты,
с которой емкость С2
разряжается через
ключ КЗ.
Частоту
мультивибратора
можно изменять
потенциометром R1 и
переключателем S2,
регулируя таким
образом в больших
пределах
чувствительность
прибора. Общая
чувствительность
электронного
биолокатора
повышается и при
замкнутом положении
переключателя S2.
Взамен обозначенных
на схеме усилителей
DA1.1 и DA1.2 можно
использовать любые
операционные
усилители с малым
входным током. Из
отечественных
микросхем подойдут
операционные
усилители К140УД8,
К140УД13, К140УД18,
К140УД22, К544УД1.
Наиболее удобен в
данной схеме
двухканальный
операционный
усилитель типа
К574УД2А, Б. Однако
при замене
усилителей
необходимо применять
соответствующие цепи
коррекции, а также
изменить питание
схемы.
Интегральная схема
DD1 (4066) содержит
четыре аналоговых
ключа, три из
которых используются
в схеме. Из
отечественных
микросхем для замены
наиболее подходят
двунаправленные
переключатели типа
КР1561КТЗ. Вместо
интегрального
таймера DD2(7555)
можно использовать
отечественный аналог
К1006ВИ1.
Измерительная
головка рассчитана
на ток 50 — 500 мА.
Диоды VD1, VD2 —
любые германиевые.
Литература.
1. Сп. "Amaterske
Radio — В", бр. 2,
1989 г. - "Радио,
телевизия,
електроника", 8/89.
Методи ЦАКОВ (РЛ
12/92)
|
