Прибор для локальной
магнитотерапии
Внимание!
Пользоваться
приборами подобного
типа можно только
после консультации с
врачом!
 Прибор предназначен для уменьшения ревматических
болей, болей в
суставах,
позвоночнике, при
мигрени и других
болевых ощущениях.
Он помогает при
лечении переломов,
способствует
быстрому заживлению
ран. На этом не
ограничивается его
действие, например,
прибор может быть
использован
попеременно с
магнитофорами -
пластинами,
создающими локальное
магнитное поле. В
медицине этот метод
широко практикуется.

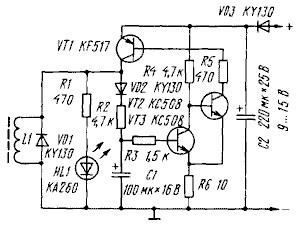

Схема прибора
показана на рисунке.
Она предельно проста.
На транзисторах VT1
- VT3 выполнен
генератор
электрических
импульсов, которые
питают электромагнит
L1. Наличие
импульсов,
подаваемых на
электромагнит,
индицирует светодиод
HL1. Питание прибора
лучше осуществить от
автономного
источника тока с
напряжением 9...15
В. Потребление очень
небольшое, поэтому
возможно
использовать батареи
типа "Крона", а
следовательно,
сделать прибор
миниатюрным.
Конструкционно он
выполнен в виде двух
блоков: электронного
и соединенного с ним
двумя проводниками
электромагнита.
Каждый из блоков
следует выполнить в
отдельном футляре,
желательно (для
удобства пользования)
минимальных
габаритных размеров.
В качестве
электромагнита можно
использовать готовый,
с сопротивлением
обмотки порядка 20
Ом. При
самостоятельном
изготовлении катушка
наматывается
проводом ПЭВ-2 0,25
на каркасе из
электроизоляционного
материала (эбонит,
текстолит, оргстекло)
с внешним диаметром
20 и внутренним 10
мм. Длина намотки 20
мм. В каркас следует
вставить
матитопровод -
стержень из мягкой
стали длиной 20...30
мм.
При работе с
прибором необходимо
включить питание и
убедиться в
пульсирующем
свечении индикатора.
Электромагнит торцом
магнитопровода
располагают
перпендикулярно
поверхности
обрабатываемого
участка тела и
мягкими, плавными
движениями
перемещают над
болезненным местом.
Возможен и вариант
использования
электромагнита,
когда его
устанавливают
неподвижно над
определенным больным
местом. При этом нет
необходимости
оголять участки
воздействия, так как
магнитное поле
проникает и через
одежду. Максимальное
время воздействия в
одной точке не более
20 мин.
Прибор предназначен
для применения в
нормальных
климатических
условиях - при
температуре
окружающей среды
20±5°С и
относительной
влажности от 50 до
95 %.
Описанный прибор был
испытан на практике
в клинической
больнице и получил
благоприятный отзыв.
Следует иметь в виду,
что пользоваться
прибором можно
только с разрешения
лечащего врача и под
его наблюдением.
Прибор не
рекомендуется
применять больным,
проходящих курс
лечения
антибиотиками, и
особенно тем, кто
применяет
электромеханические
кардиостимуляторы (электронные
приборы для
стимуляции работы
сердца). Пользование
прибором
противопоказано при
симптомах ухудшения
состояния здоровья,
предболезненных
недомоганиях (включая
ангину),
инфекционных
заболеваниях с
повышением
температуры и
беременности.
В конструкции
прибора в качестве
транзистора \/Т1
можно применить
отечественный
транзистор КТ644В,
\/Т2 и VT3 - КТ503Б.
Диоды заменимы на
КД522А, а в качестве
светодиода подойдет
АЛ307А (красное
свечение).
|
