Прибор для исследования дыхания
Прибор предназначен
для исследования
дыхания человека.

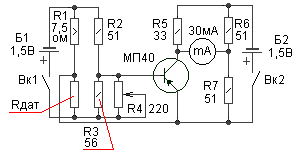

Датчиком прибора (
Rдат ) служит слабо
накаливаемая нить
лампочки от
карманного фонаря, у
которой баллон
удален, помещенная в
стеклянную трубку
диаметром 12 и
длиной 150 мм.
Трубка датчика
располагается возле
носа человека так,
чтобы через нее
проходил поток
вдыхаемого и
выдыхаемого воздуха.
При этом степень
накала и,
следовательно,
сопротивление нити
датчика и напряжение
на входе моста, в
который включен
датчик, изменяются.
Возникающий
электрический сигнал,
усиленный
транзистором, в такт
с дыханием колеблет
стрелку
миллиамперметра.
|
