Удлинитель для
пейджера
Были времена,
когда у меня был
пейджер. Удобная
вещь, но, как и у
любого
радиоприемного
устройства, у него
есть своя зона
действия. Вышел за
ее пределы - и вещь
превращается в
красивую игрушку. А
жаль!
Сам я живу в
Великом Новгороде.
Но бывает, езжу в
деревню, за 50 км от
города. Там мой дом
находится где-то на
6 м ниже "среднего
уровня". То есть это
зона потенциально
неуверенного приема.
Мой пейджер был
стандарта POCSAG и
работал на частоте
159,5 МГц. По словам
компании,
эффективная зона
действия пейджинга
составляет до 35 км.
На самом деле при
удалении уже на 25
км появляется много
ошибок, а при
удалении на 30...35
км пейджер просто "ничего
не ловит".
Я решил
подключить к
пейджеру внешнюю
антенну. Идея не
нова, но есть
трудности в
реализации. Первая (не
самая большая) -
собрать антенну. Это
не очень сложно, так
как рабочая частота
написана на задней
стороне пейджера. А
вот вторая проблема
серьезнее -
подключить антенну к
пейджеру, ведь
гнезда для нее у
него нет!
Начнем с антенны
(рис.1). Это просто
отрезок алюминиевой
проволоки диаметром
3...4 мм и длиной
92...93 см (как раз
половина длины волны).
Верхний кончик (1 см)
проволоки загнут
примерно под 90°,
как крючок, чтобы ее
было проще подвесить.
К нижнему концу,
после зачистки,
крепится центральная
жила обычного
коаксиального
телевизионного
кабеля (75 Ом). Его
оплетка ни к чему не
подключается.

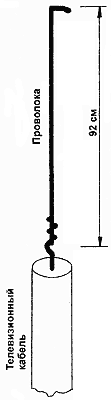

Рис.1. Антенна для
пейджера

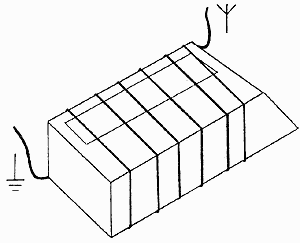

Рис.2. Схема
подключения антенны
к пейджеру
Изготовленная
антенна просто
подвешивалась на
чердаке жилого
деревянного дома за
несущие элементы
крыши (крыша
неметаллическая -
шифер). Кабель с
чердака спускался в
дом. Дома рядом с
кабелем было гнездо
заземления для
телевизионной
антенны, что
оказалось весьма
удобным. Если у вас
такового нет, можно
просто зарыть
какой-нибудь
металлический
предмет в землю (например,
старое оцинкованное
ведро),
предварительно
припаяв к нему
провод необходимой
длины. Думаю, с этим
проблем ни у кого не
возникнет.
Далее начинается
самая интересная
часть: как
подключить антенну к
пейджеру. Ведь, как
я уже говорил,
антенного гнезда у
него нет. Выход
простой -
использовать
индуктивную связь! В
самом пейджере есть
магнитная антенна (на
ферритовом стержне).
А значит, можно
просто намотать на
пейджер несколько
витков провода с
определенной
ориентацией витков и
подключить концы
соответственно: один
- к заземлению, а
другой - к
центральной жиле
коаксиального кабеля.
Но пейджер,
обмотанный
проволокой,
смотрится некрасиво,
да и пользоваться им
будет неудобно. Я
сделал следующее. У
меня пейджер -
BUMERANG 2
(2-строчный). Его
габариты как раз
подходят для
размещения в пачке
из-под обычных
сигарет. Из пачки
удаляется содержимое
и отрывается крышка.
Шилом прокалываются
две пары отверстий в
начале и конце пачки
для крепления
провода. Провод
наматывается на
пачку как на
болванку. Провода,
который у меня был
под рукой, хватило
на 6 витков. Витки
распределил по пачке
равномерно,
расстояние между
витками получилось
около 1 см (рис.2).
Этого оказалось
вполне достаточно.
Пейджер работал на
удалении в 50 км от
передатчика без
единой ошибки!
Конструкция
получилась очень
удобной: положил
пейджер в коробочку
- подключил антенну,
вытащил - отключил.
Нет никаких разъемов
и проводов, все
просто и легко. Но и
эту, казалось бы,
простую конструкцию
я еще доработал. Для
того чтобы
посмотреть, пришло
ли что-нибудь на
пейджер, когда тебя
не было дома,
необходимо его
вытаскивать из
коробочки, а это
значит, что в это
время возможна
потеря сообщения.
Для устранения этого
недостатка в пачке
нужно прорезать
окошко размерами с
дисплей пейджера и
обеспечить доступ к
главной кнопке
"Чтение сообщений".
Теперь пришел, нажал
на кнопку, посмотрел
в окошко и прочитал
сообщения, не
вынимая самого
пейджера.
Для других
пейджеров, например,
стандарта RDS,
работающих на
частотах
вещательного
FM-диапазона,
необходимо просто
пересчитать длину
антенны. Частоты
работы передатчиков
FM-диапазона
известны - 88...108
МГц. Средняя частота
- 100 МГц,
соответственно длина
волны - 3 м, а длина
антенны для этой
волны - 1,5 м. Вот и
все! Удачи!
Автор:
И.ДЗЮБА
|
